产品系列 三螺杆泵

SMT系列三螺杆泵

产品名称:SMT系列三螺杆泵

联系我们

产品详情

简介

三螺杆泵是一种重要的具有一定润滑性并且非磨蚀类油基类流体输送设备,由于其流量平稳、压力脉动小、具有很高的性价比,且可以无剪切输送中低粘度介质,所以其广泛应用于各种工业过程中,又称为容积式三螺杆泵、三叶转子泵、三轴输送泵。

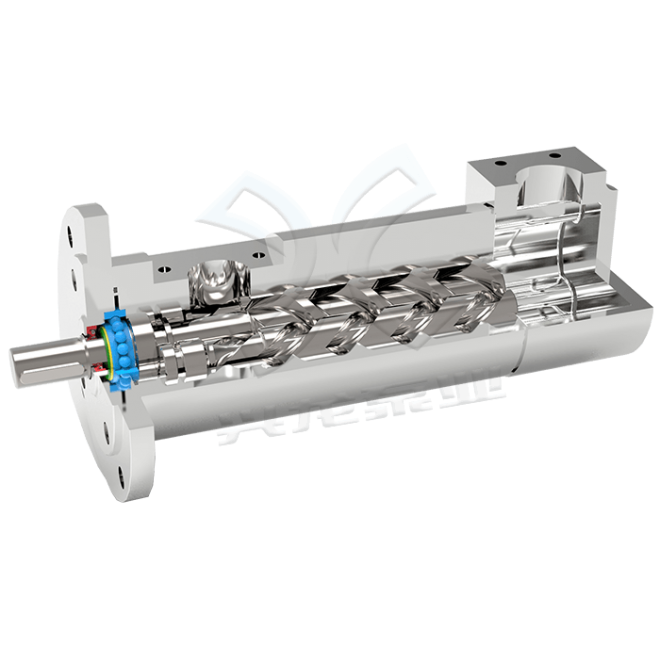

兴龙三螺杆泵属于正排量泵,通过啮合副(主从杆和衬套)之间密闭构成一定几何形状的腔体输送液体。泵的主要部件包括三根旋转螺杆以及包裹其外圆轮廓的三孔衬套,主动螺杆由驱动机带动旋转,两根从动螺杆在与主杆之间液膜的推动下做被动旋转,主动螺杆和从动螺杆均在紧密配合的衬套孔内工作,所以在泵进口和出口之间就被螺杆和衬套隔出若干带有一定几何形状的输送腔体。这些闭合的腔体随着螺杆的转动而形成了从泵进口到出口的逐级升压泵送过程。

SMT系列三螺杆泵适用于工业低压和中压(最高可达80 Bar)。它是一种可靠、无噪音的解决方案,适用于要求寿命长、流体流动非常平稳的工况应用。SMT泵是一种整体式泵体、衬套设计的三螺杆泵,具有很高的性价比。

它设计有可灵活安装的法兰联接结构,流体可以轴向/径向流入泵,此外,入口或出口的径向方向可以任意地在90度方向上调节。泵体和衬套集成为一体,降低了加工难度,提高了装配精度。

SMT系列三螺杆泵具有内轴承结构,在工作过程中轴承由泵送流体润滑。根据泵送流体温度,有几种轴封方案:单端面机械密封方案和骨架油封方案。

螺杆和衬套的配合段长度接近螺杆导程的2到3倍,所以理论上的极限压差可以达到40 Bar - 80 Bar。

SMT系列三螺杆泵有很多规格:SMT20, SMT25, SMT32, SMT40, SMT45, SMT55, SMT60, SMT70, SMT80, SMT90。 上述阿拉伯数字代表主杆螺旋段的最大直径。

同等型号的三螺杆泵可以通过变换螺杆的螺旋升角以改变不同的输送流量差异化要求,例如 36, 38, 40, 42, 44, 46, 50, 52, 54 度。


优点

  • 更经济- 生命周期成本极低

  • 可靠性 –螺杆采用高硬度氮化用钢

  • 无脉动输送 – 介质在泵送过程中稳定,无脉动

  • 易维护 – 在更换主要零部件(包括螺杆和衬套时)无需拆除管路

  • 灵活性 - 进口压力低并具有很宽的允许转速范围

  • 噪音低 - 工作原理实际上消除了压力波动

  • 自吸性 – 通常情况下无需增设强制给料装置或设备


为您解决输送要求具体包括

  • 全系列规格化,最大流量可达1200L/min

  • 输出压力最高可达 40 bar

  • 所输物料的介质粘度范围通常在 1 to 150 cst

  • 泵送温度最高可达80℃

  • 进出口方向可根据客户实际输送要求调整


严格的质量标准和测试程序确保您获得性能最佳的三螺杆泵。我们仍继续提供售后技术支持(4008055600),以确保在各种服务条件下的最佳性能。
