产品系列 三螺杆泵

水电行业三螺杆泵

产品名称:水电行业三螺杆泵

联系我们

产品详情

简介

三螺杆泵是一种重要的具有一定润滑性并且非磨蚀类油基类流体输送设备,由于其流量平稳、压力脉动小、具有很高的性价比,且可以无剪切输送中低粘度介质,所以其广泛应用于各种工业过程中,又称为容积式三螺杆泵、三叶转子泵、三轴输送泵。

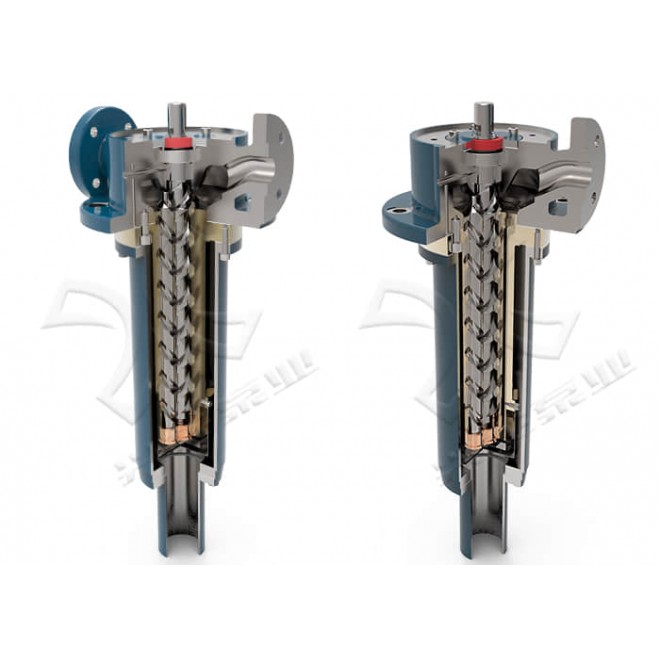

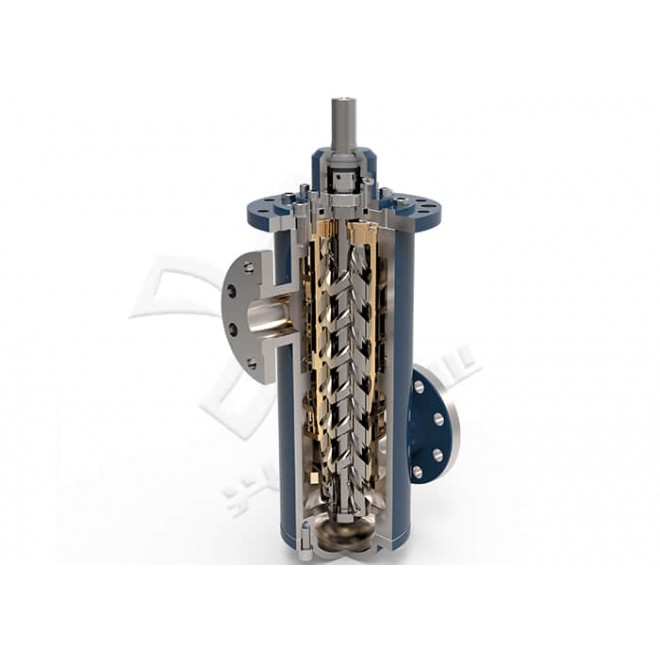

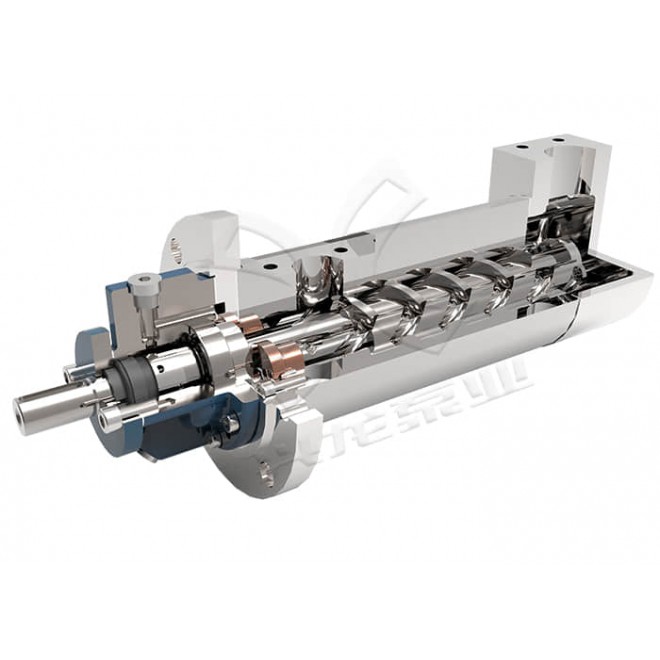

兴龙三螺杆泵属于正排量泵,通过啮合副(主从杆和衬套)之间密闭构成一定几何形状的腔体输送液体。泵的主要部件包括三根旋转螺杆以及包裹其外圆轮廓的三孔衬套,主动螺杆由驱动机带动旋转,两根从动螺杆在与主杆之间液膜的推动下做被动旋转,主动螺杆和从动螺杆均在紧密配合的衬套孔内工作,所以在泵进口和出口之间就被螺杆和衬套隔出若干带有一定几何形状的输送腔体。这些闭合的腔体随着螺杆的转动而形成了从泵进口到出口的逐级升压泵送过程。

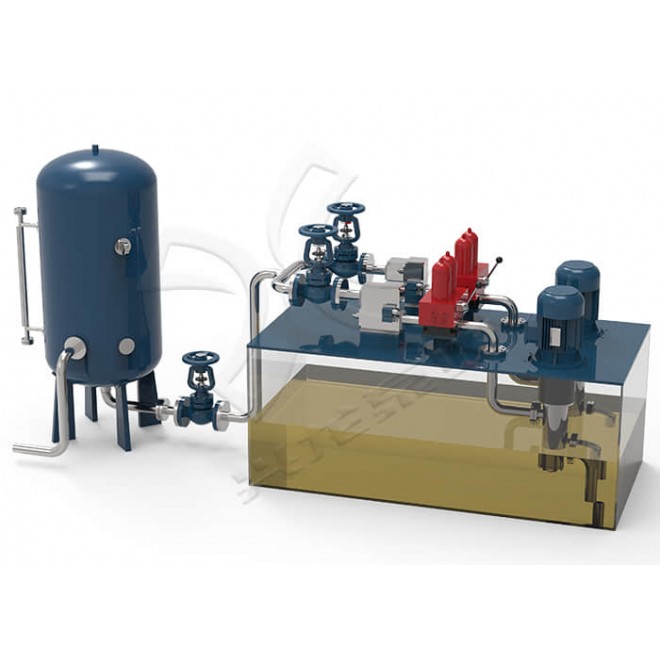

如果固定在油箱平面上的泵出口法兰在板上,我们将其编码为[X3GCG-C]型。出口法兰的数量是一个或两个,我们分别将其编码为[X3GCG-C1]和[X3GCG-C2]类型。

如果固定在油箱平面上的泵出口法兰在板上,我们将其编码为[X3GCG-G]型。

泵为轴承内置结构,在工作过程中轴承由泵送液体润滑。根据流体输送工况,有几种轴封方案:单端面机械密封方案和骨架油封方案。

在电厂运行工况下,当压力低于额定压力时,要求泵带压启动,因此螺杆的制造和装配精度必须很高。

我们还独立测试了型式试验装置的性能,并申请了专利保护,包括带压启动和额定运行条件下运行测试。

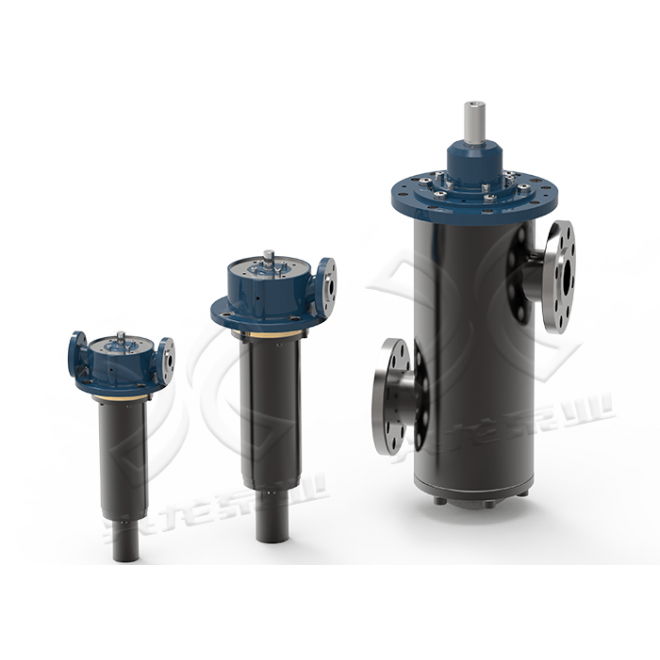

系列化设计型号分为: X3GCG25, X3GCG36, X3GCG45, X3GCG55, X3GCG60, X3GCG70, X3GCG80, X3GCG85, X3GCG90, X3GCG100。阿拉伯数字代表主杆螺旋段的外径。

同等型号的三螺杆泵可以通过变换螺杆的螺旋升角以改变不同的输送流量差异化要求,例如 36, 38, 40, 42, 44, 46, 50, 52, 54 度。


优点

  • 更经济- 生命周期成本极低

  • 可靠性 –螺杆采用高硬度氮化用钢

  • 无脉动输送 – 介质在泵送过程稳定,无脉动

  • 噪音低 - 工作原理实际上消除了压力波动

  • 自吸性 – 通常情况下无需增设强制给料装置或设备


为您解决输送要求具体包括

  • 全系列规格化,最大流量可达1600L/min

  • 输出压力最高可达 63 bar

  • 所输物料的介质粘度范围通常在45 to 75 cst

  • 泵送温度最通常上限为80℃


严格的质量标准和测试程序确保您获得性能最佳的三螺杆泵。我们仍继续提供售后技术支持(4008055600),以确保在各种服务条件下的最佳性能。
